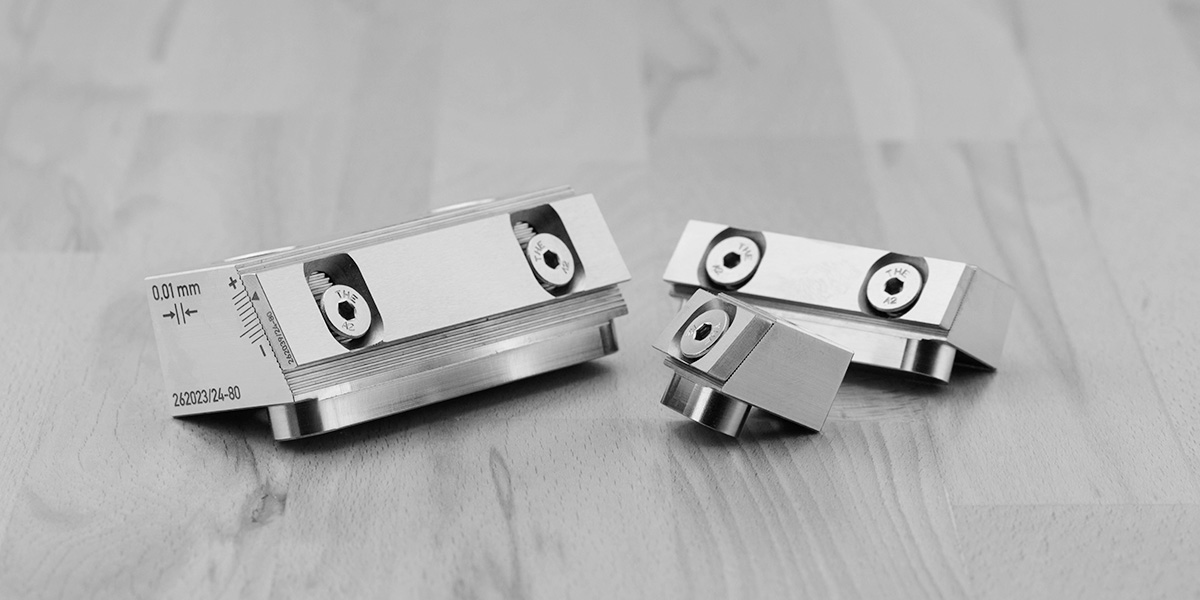

Schließkeil mit Druckplatte
VARIO-Konzept: Zeit- und Kostenersparnis durch Verstellmöglichkeit. Die Demontage entfällt durch Anpassung direkt an der Spritzgießmaschine oder auf der Werkbank. Ein Überschleifen oder das Verwenden von Unterlagsfolie ist nicht erforderlich.
Als mechanische Elemente werden Schließkeile im Werkzeugbau eingesetzt, um Schieber beim Schließen der Form exakt zu positionieren und zu fixieren. Während der Schließkeil also bewegliche Bauteile in die korrekte Arbeitsposition bringt, übernimmt die Druckplatte die Abstützung des Schiebers und sorgt dafür, dass dieser den hohen Kräften beim Spritzvorgang standhalten kann.
Bei der Herstellung von Bauteilen mit Hinterschneidungen oder anderen komplexen Geometrien sollte eine wiederholgenaue und stabile Abstützung der Schieberelemente gewährleistet sein.
Ein zu großer Keilwinkel führt zu geringerer Haltekraft und der Schieber kann sich beim Einspritzen leicht bewegen. Das wiederrum führt zu Gratbildung am Bauteil. Zu klein eingestellte Keilwinkel verriegeln den Schieber zwar sehr fest, bedingen gleichzeitig aber auch einen unnötig hohen Verschleiß und führen im schlechtesten Fall sogar zum Bruch. Die präzise Abstimmung von Keil und Anlagefläche ist also von entscheidender Bedeutung.
FEINABSTIMMUNG OHNE UMWEGE – Das VARIO-KONZEPT
Zeit ist ein zentraler Faktor für Effizienz und Wettbewerbsfähigkeit. Die VARIO-Lösung des Schließkeils ermöglicht eine exakte Abstimmung unmittelbar an der Spritzgießmaschine ohne zeitintensive Demontage. Mit minimalem Aufwand lassen sich Anpassungen vornehmen, wodurch Stillstandzeiten spürbar reduziert werden.
