orcinus orca - wartungsfreies Temperiersystem für die digitale Temperatur- & Durchflussüberwachung im Spritzgießprozess.

orcinus orca

Das wartungsfreie Temperiersystem für die digitale Temperatur- & Durchflussüberwachung im Spritzgießprozess.

+ Doppel-Ultraschallmessung
+ Medium: Wasser, Wassergemisch oder Öl
+ für Temperaturen bis zu 120 °C (248 °F) oder 180 °C (356 °F)
+ Durchflussbereich: 0,5 – 60 l/min (0,13 - 15,85 gal/min) je Kreis
+ 2 - 12 Temperierkreise je Verteilerblock
+ max. 144 Temperierkreise pro System
+ als stand alone oder vollintegrierte Variante
+ keine Filter notwendig
+ Schnittstellen: OPC UA, TTY, RS485, 4-20mA

orcinus orca & orcinus smartshark
als regelbare plus Variante

+ ein Regelventil pro Kühlkreis für individuelle Regelung
+ zwei Optionen: Durchflussregelung oder delta-T Regelung
+ individuelle Einstellungen pro Kreis möglich
+ orcinus orca plus für Temperaturen bis zu 160 °C (320 ° F)
+ orcinus smartshark plus für Temperaturen bis zu 100 °C (212 °F)
+ spart Energie durch gezielte Regelung jedes Kreises
+ präzise Anzeige der Ventilstellung in Prozent

individuell & flexibel

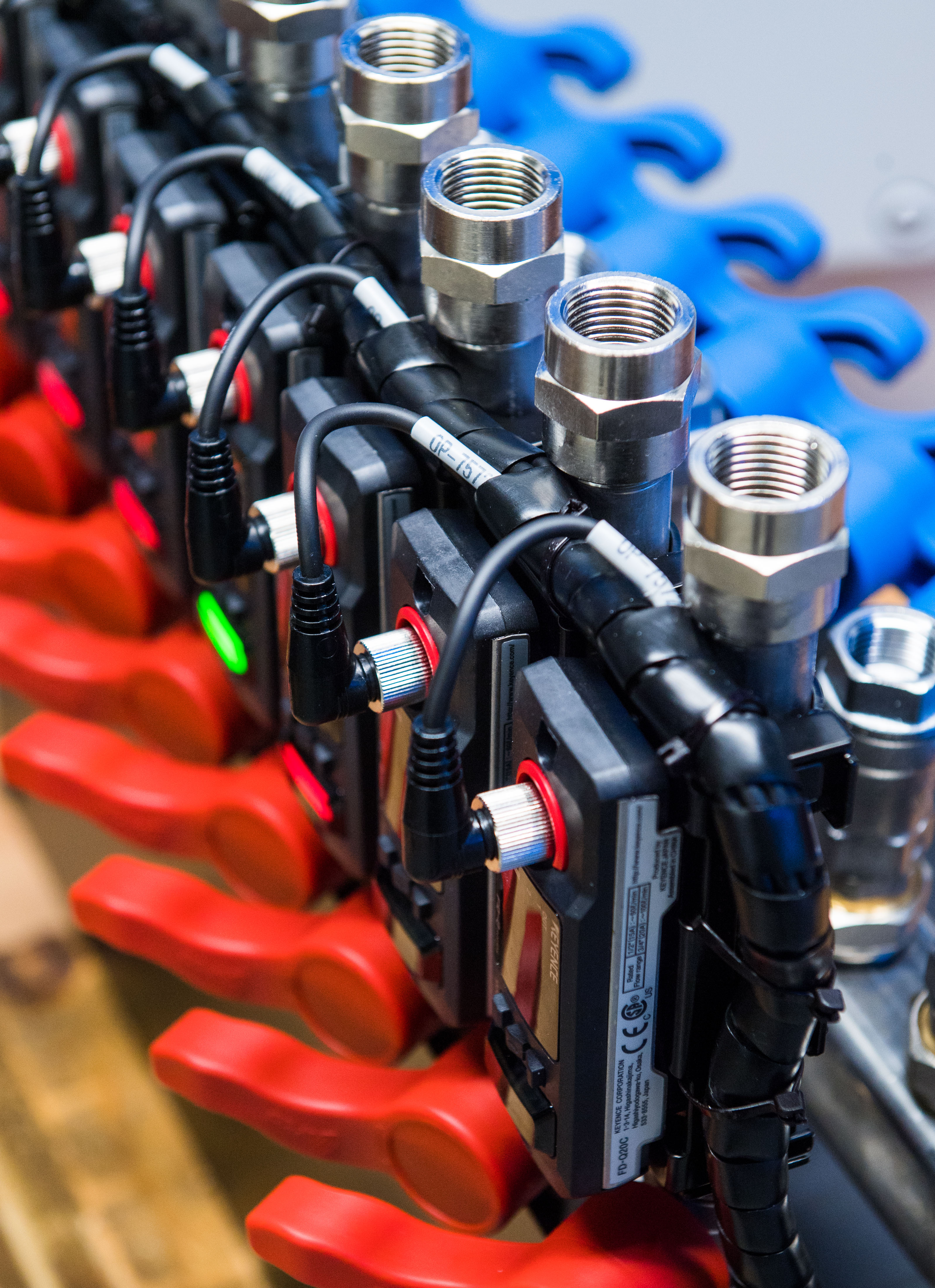

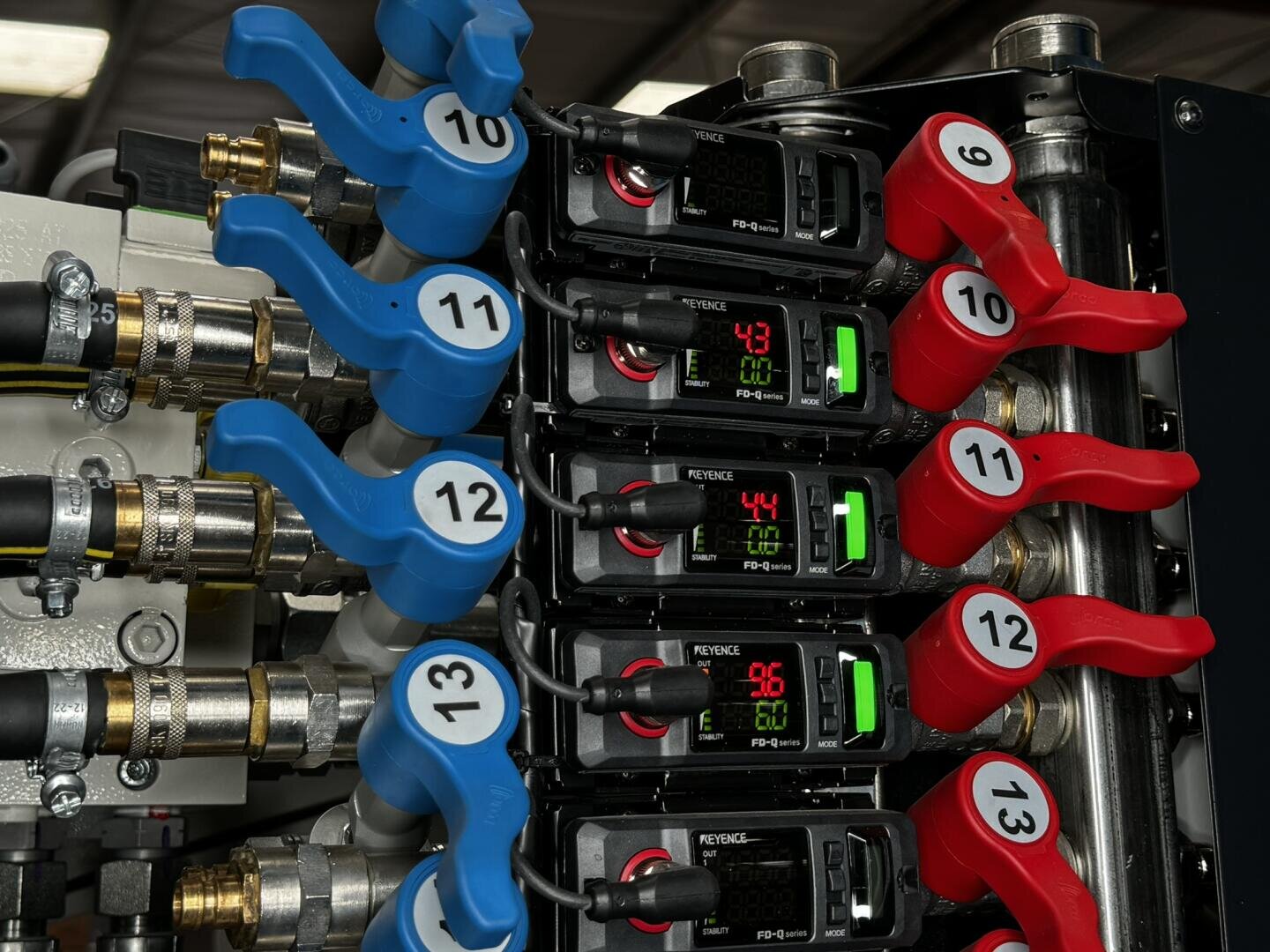

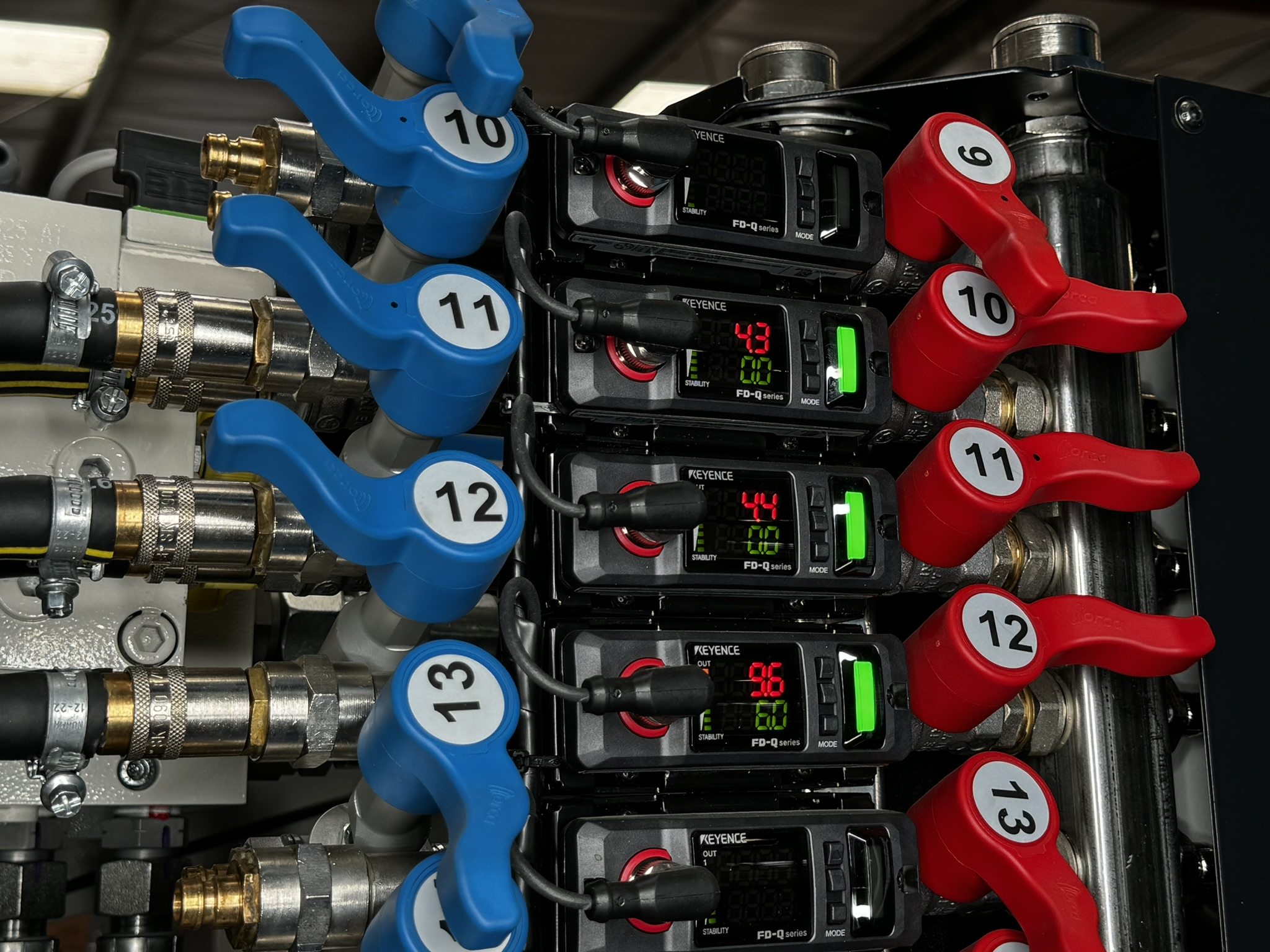

Der Verteilerblock ist das Herzstück jeder orcinus orca Installation. Das System basiert auf dem Prinzip der Parallelverteilung – für konstanten Durchfluss und eine stabile Werkzeugtemperierung. Je nach Werkzeuganforderung stehen 2 bis 144 Kühlkreise zur Verfügung, aufgeteilt in Blöcke mit 2, 4, 6, 8, 10 oder 12 Kreisen. Pro System können bis zu 20 Verteilerblöcke kombiniert werden. Durch verschiedene Einbaugrößen (standard, slim oder max) und Ausführungen (stand alone oder vollintegriert) lassen sich orcinus Systeme
passgenau in nahezu jede Anwendung integrieren.

orcinus orca kann als eigenständiges stand alone System betrieben werden. Die Steuerung erfolgt über ein eigenes Display, das unabhängig von der Maschinensteuerung arbeitet. Das übersichtliche Touchdisplay ermöglicht die vollständige Visualisierung und Steuerung aller Kreise direkt am Gerät. Diese Variante eignet sich besonders für Kunden, die maximale Flexibilität und einfache Anbindung an bestehende Anlagen bevorzugen.

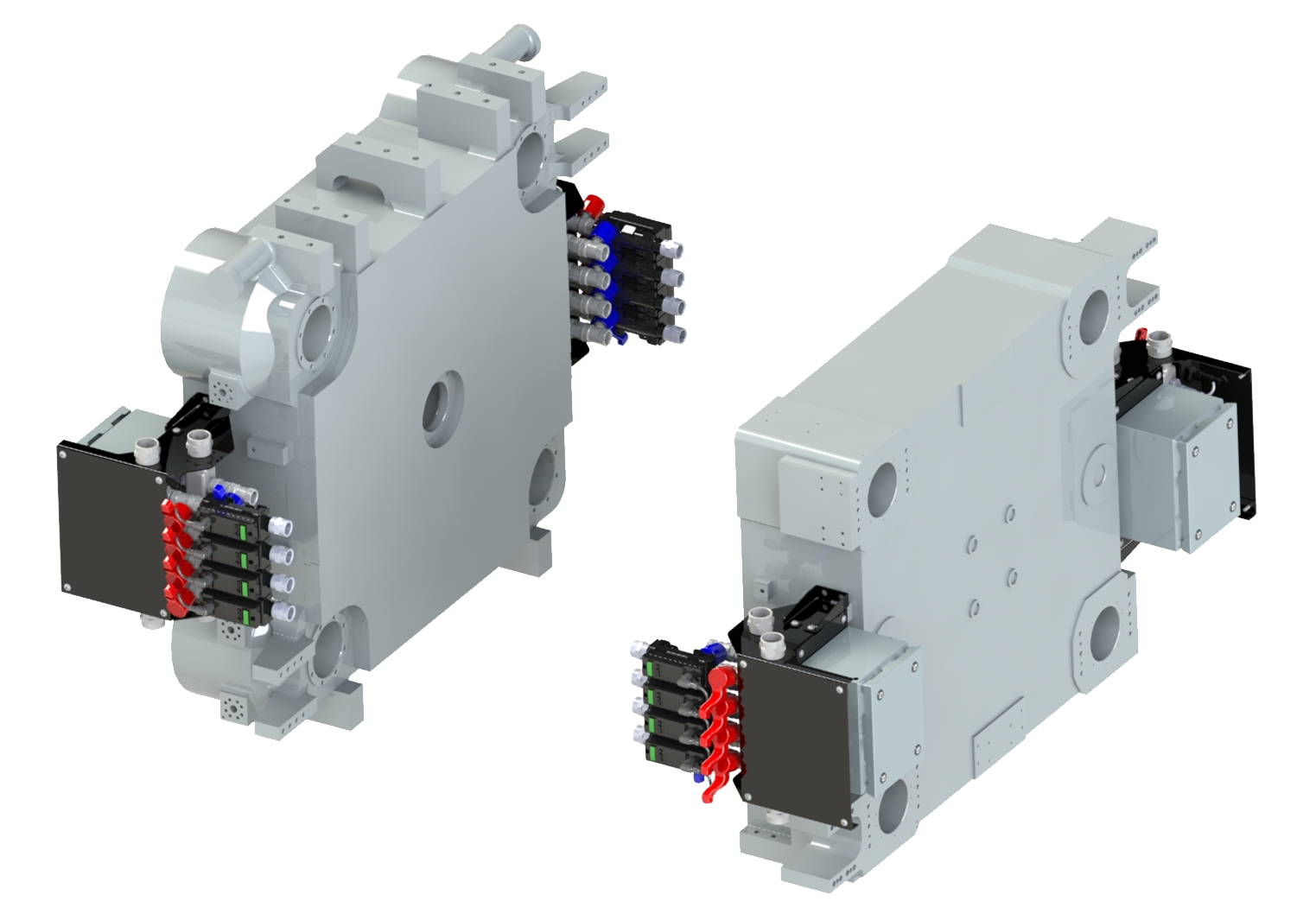

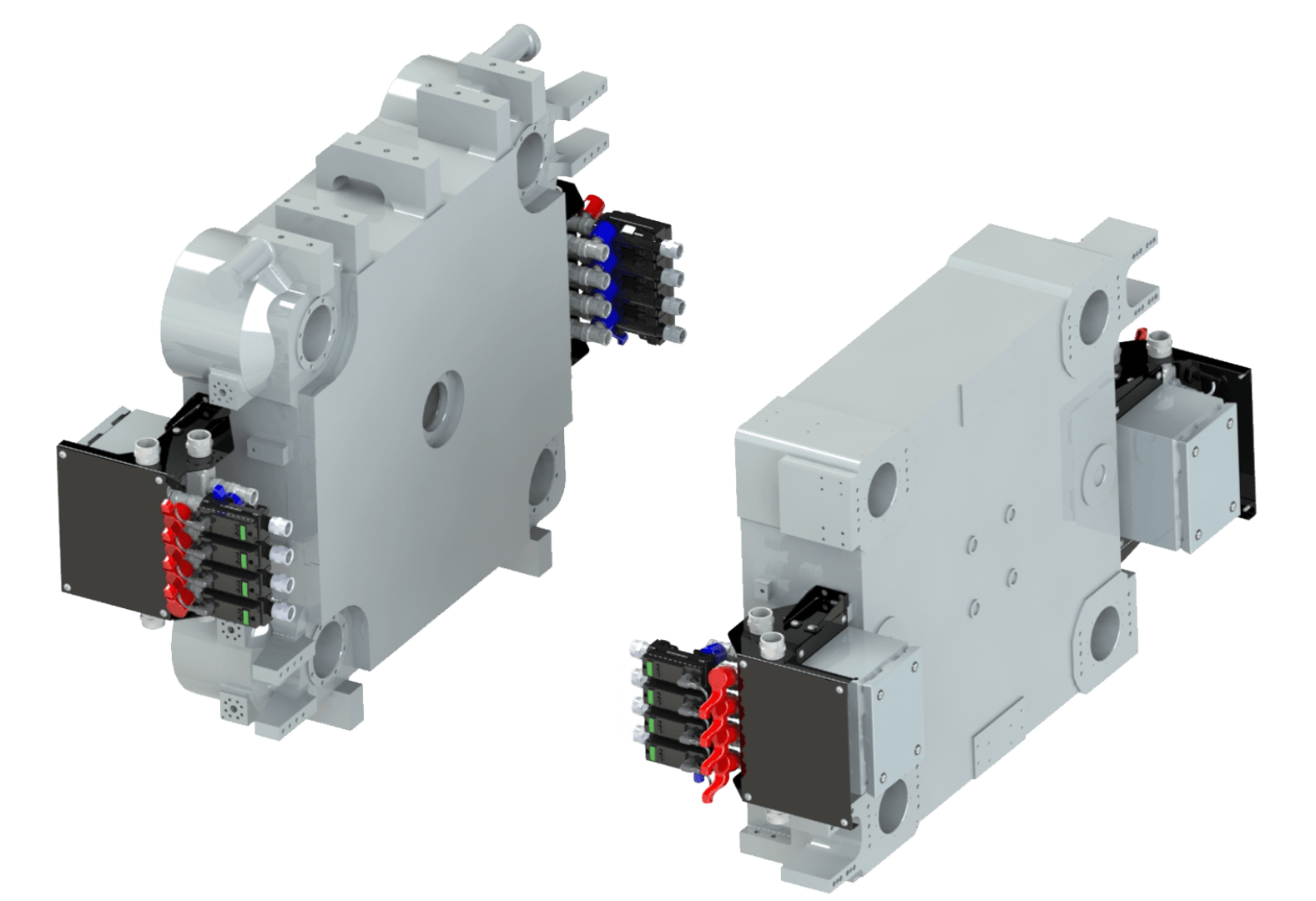

Alternativ lässt sich orcinus orca vollständig in die Steuerung der Spritzgießmaschine integrieren – ganz ohne
separates Display. Die Kommunikation erfolgt über Schnittstellen wie OPC UA. Die Maschine stellt lediglich 24 Volt bereit und übernimmt die komplette Systemdarstellung und -steuerung auf ihrem eigenen Panel. Diese Variante
bietet eine besonders schlanke und anwenderfreundliche Lösung für moderne Produktionsumgebungen.
