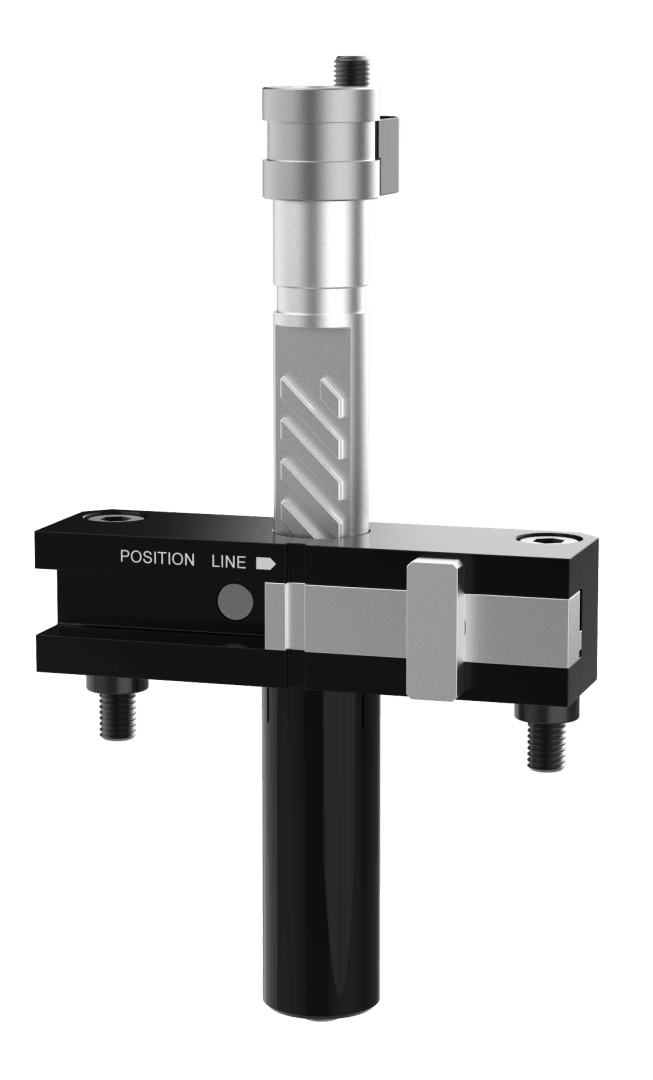

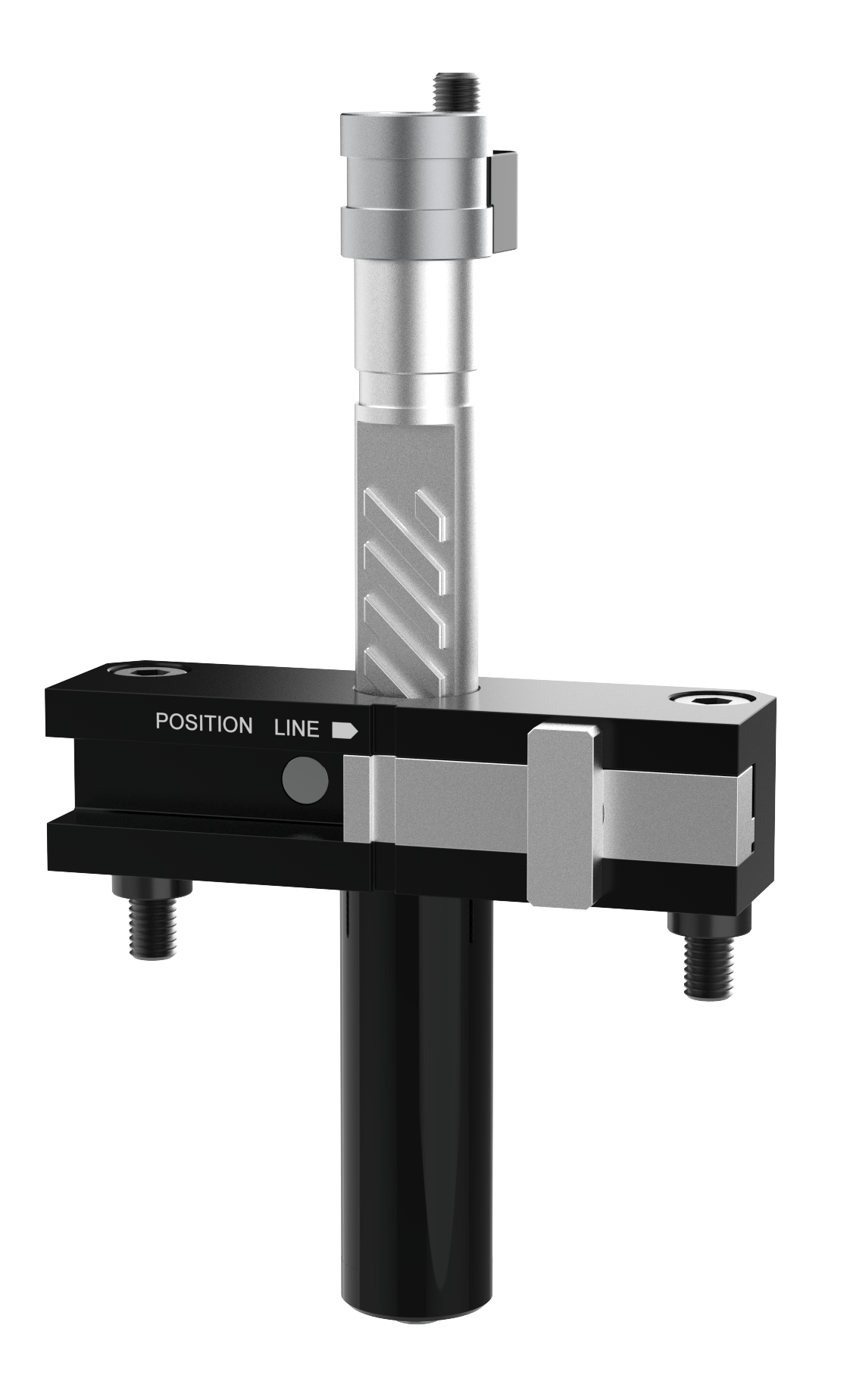

Le système LS (coulisseau à longue course) est une solution 100 % mécanique, compacte et efficace.

Lors de la conception de moules, la réalisation de longs mouvements de coulisseau nécessite souvent de faire des compromis : espace supplémentaire requis, usinage complexe, maintenance hydraulique ou efficacité spatiale limitée. Si les solutions traditionnelles, telles que les doigts de démoulage ou les vérins hydrauliques, peuvent remplir cette fonction, elles ont généralement un impact négatif sur la taille du moule, la vitesse de fonctionnement et la fiabilité à long terme. De plus, les systèmes hydrauliques peuvent entraîner des problèmes tels que des raccords encrassés et des fuites d'huile.

Ce nouveau système 100 % mécanique remet en question cette norme. Il offre une course de chariot jusqu’à 150mm, tout en conservant un moule compact et en réduisant les besoins de maintenance. Il s'agit d'une solution plus simple et plus économique qui accélère la production et augmente la durée de vie du moule.

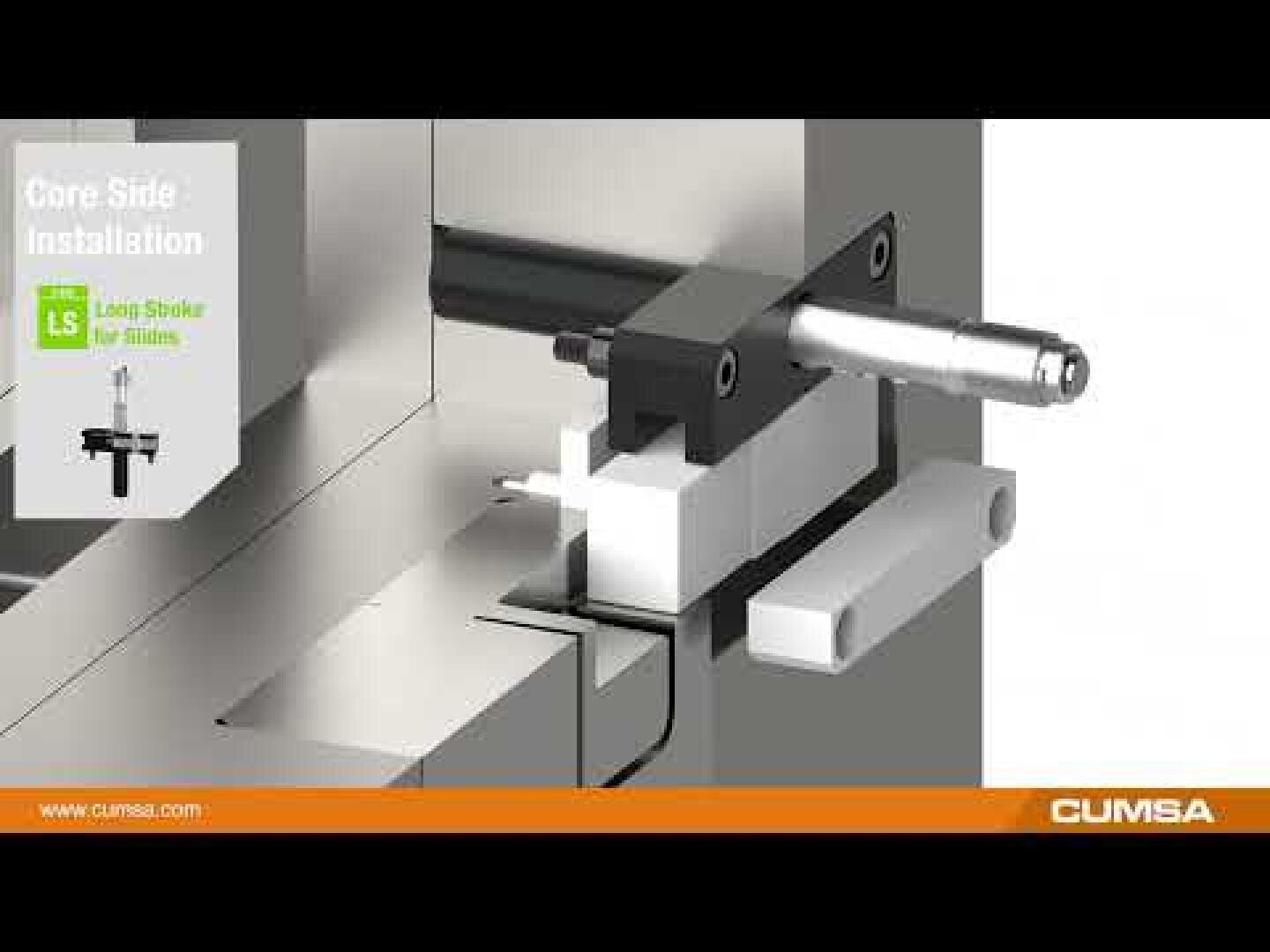

À la différence des mécanismes conventionnels, cette unité convertit le mouvement d'ouverture du moule en un mouvement propre et vertical grâce à un système de guidage durable. L'installation ne nécessite qu'une simple rainure sur le côté du chariot, sans usinage spécial ni unités de commande externes.

Les avantages par rapport aux systèmes conventionnels sont significatifs :

• La course du coulisseau peut atteindre 150mm pour une ouverture de moule de seulement 160mm, ce qui réduit considérablement la taille requise du moule.
• Pas de système hydraulique ni de doigts de démoulage : entretien réduit, aucun risque de fuite, aucune usure due à un mouvement oblique.
• Le support de coulisseau intégré permet de se passer de tout produit de verrouillage supplémentaire.
• Le mouvement vertical réduit considérablement l'usure et prolonge la durée de vie du moule.
• Compatible avec les bras robotisés, il est conçu pour minimiser les interférences lors du retrait des pièces.
• Usinage simplifié : tous les boîtiers sont disposés à un angle de 90° par rapport à la ligne de séparation.

Configuration flexible.

Le système s'adapte à une multitude d'applications.

• Installation sur des coulisseaux à simple ou double face (un LS par côté).
• Versions symétriques/en miroir disponibles pour plus de possibilités de montage.
• Fonctionne sur des chariots avec une inclinaison comprise entre -25° et +25°.
• Deux diamètres de tige : 20mm et 30mm.
• Trois options de course par modèle : 50mm, 75mm ou 100mm.

Grâce à sa nouvelle conception du mouvement latéral, ce système offre des performances supérieures à celles des méthodes conventionnelles, tout en nécessitant moins d'entretien, en étant plus facile à installer et en occupant moins d'espace. Cette solution établit une nouvelle norme en matière d'efficacité pour les fabricants de moules qui souhaitent optimiser leur productivité sans complexité supplémentaire.
