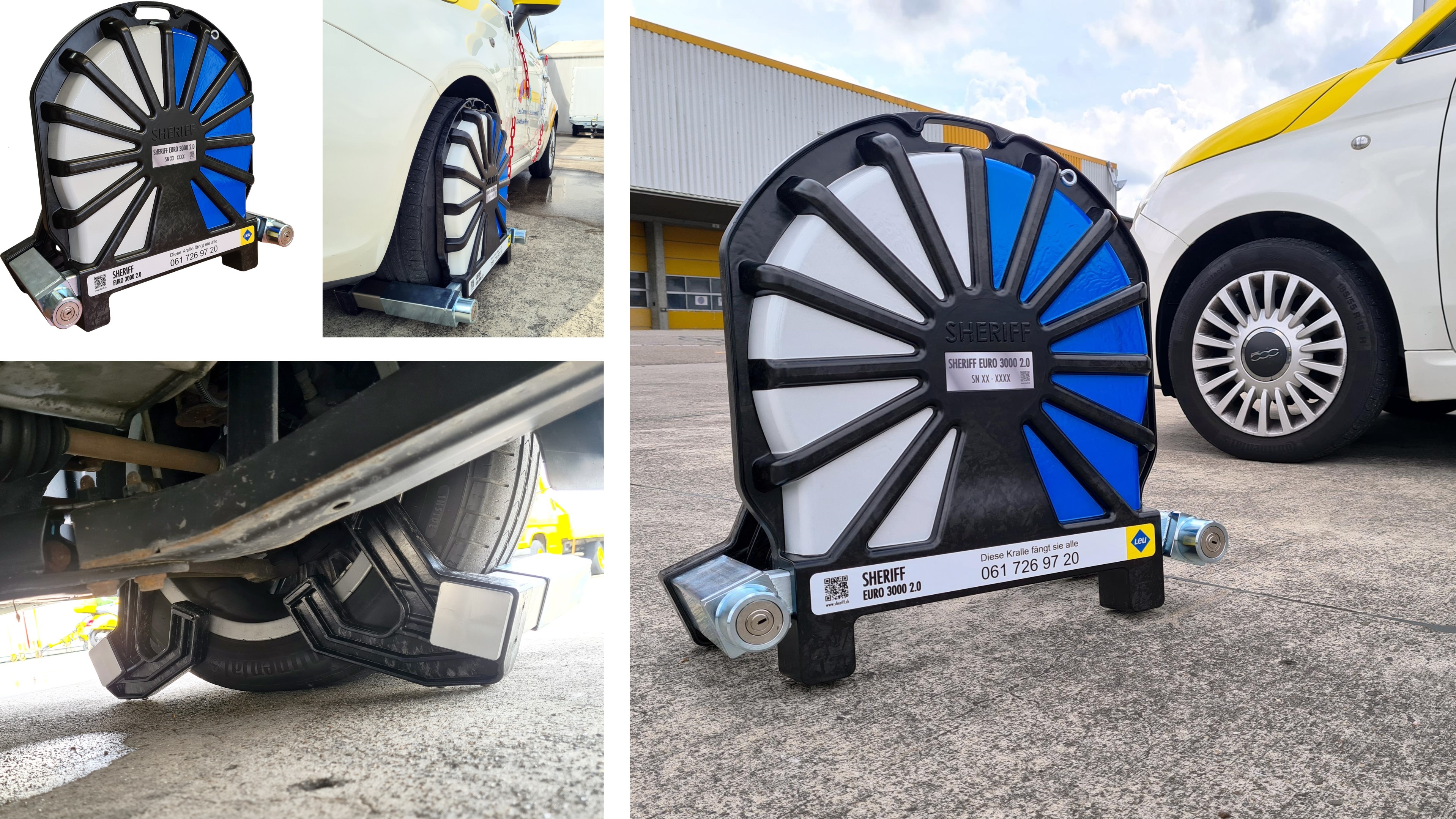

A new sheriff in town!
Ein neuer Sheriff ist in der Stadt – und leichter denn je. Mit modernsten Leichtbau-Technologien reduziert Nägeli Swiss AG das Gewicht der bekannten Wegfahrsperre massiv und verbessert zugleich Handling und Performance.
Im Auftrag der Leu Carrosserie & Spritzwerk AG in Biel-Benken und in Zusammenarbeit mit der CrossTEQ AG in Steckborn hat Nägeli Swiss AG die neueste Generation der bekannten Sheriff-Wegfahrsperre (www.sheriff.ch) entwickelt – leichter, weiterhin Swiss Made und unter Einsatz modernster Leichtbau-Technologien.
Durch die vielen Werkzeuge und Hilfsmittel, welche heutzutage in Polizeifahrzeugen mitgeführt werden müssen, ist eine Gewichtsreduktion des Sheriffs sehr willkommen. Zudem sorgt die geringere Masse für ein besseres Handling bei der Installation der Wegfahrsperre.
Das CFK-Schild wird neu nicht mehr im Aluminium-Druckguss, sondern im C-SMC-Verfahren hergestellt. Dabei werden vorimprägnierte Faserchips-Matten mit einer duroplastischen Epoxy-Matrix unter hohem Druck und hoher Temperatur in einem Werkzeug verpresst und zur Reaktion gebracht.
Der Umstieg auf ein neues Herstellverfahren und Material machte eine umfassende Neuauslegung des Designs sowie die Entwicklung eines neuen Werkzeugkonzepts erforderlich.
Das Ergebnis überzeugt: Die Masse des CFK-Schilds konnte von 8,5 kg auf 4,25 kg halbiert werden – bei gleichbleibender Funktionalität.
CFK-Greifbacken hergestellt im aCC-Prozess
Bei den seitlich am CFK-Schild angebrachten Armen wurde die Optimierung gezielt auf die am Ende des Arms montierte Greifbacke fokussiert, welche neu im von Nägeli Swiss AG mitentwickelten aCC-Verfahren hergestellt wird (aus Carbon-Faserchips mit Thermoplast-Matrix). Aus Gründen der Verschleissfestigkeit und Rückwärtskompatibilität zu früheren Sheriff-Versionen bestehen die übrigen Komponenten der Baugruppe weiterhin aus Metall.
Nichtsdestotrotz konnte die Masse pro Greifbacke um rund 25 %, von 2 kg auf etwa 1,5 kg, reduziert werden – ohne Einbussen bei der mechanischen Integrität des Sheriff-Systems.
Die Projektlaufzeit vom Kick-off bis zu den ersten werkzeugfallenden Prototypen betrug rund vier Monate. Seit 2024 läuft die Serienproduktion der CFK-Bauteile bei Nägeli Swiss AG in Güttingen. Sie sind herzlich eingeladen, den CFK-Sheriff an unserem Stand zu besichtigen.
Nägeli Swiss AG bedankt sich herzlich bei der Leu Carrosserie & Spritzwerk AG und der CrossTEQ AG für die unkomplizierte, zielorientierte und angenehme Zusammenarbeit.
